在来軸組プレカットCAD/金物工法プレカットCAD OPEN-NET Xstar (エクスター) Xstar総合カタログ 大型フレームパネル 設計CAD ユニット・フレームオプション カタログ 大型フレームパネル 設計CAD ユニット・フレームオプション 動画MOVIE 特殊加工オプション 振れ隅谷木梁 動画MOVIE 特殊加工オプション 振れ隅谷木梁 カタログ
Xstar 在来軸組プレカットCAD

プレカット業界シェア60%(累計販売台数2,150台突破)のベストセラー・スタンダードCAD!
ネットイーグルのCAD/CAM技術はプレカットの歴史と共に進化し発展してまいりました。在来軸組の一般的な「仕口・継手加工」から匠の技を必要とする「特殊加工」まで、あらゆる加工の自動化(機械プレカット化)を最先端のCAD/CAM技術で実現しました。

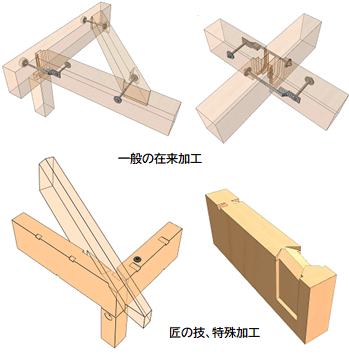

一般の在来加工/匠の技、特殊加工

機能概要
各階伏図入力
間崩れ/部分モジュール
アンドゥ・リドゥ
3階建対応、スキップフロア
登り梁/斜め梁
構造(木組)チェック
加工自動生成
伏図レイアウト、まとめ印刷など

印刷帳票
各階伏図(デフォルメ/実寸表示)
単品加工図(墨付図)
仕様書
明細書
積算書/見積書
木拾表
実行予算書
金物明細書/金物積算書
軸組断面図
CGパース図
リアル加工パース図(半透明も可能)

Xstar 金物工法プレカットCAD

金物工法は「耐震性」と「施工性」に優れ「躯体精度」も高いことから、阪神淡路大震災から瞬く間にプレカットCAD/CAM化へと向かいました。 金物工法はクレテックに始まりネットイーグルのCAD/CAM化と共に様々な金物工法が開発され普及しました。
Xstarは、「住宅」および「非住宅」の様々な金物工法にCAD/CAM対応できるベストセラー・スタンダードCADです。

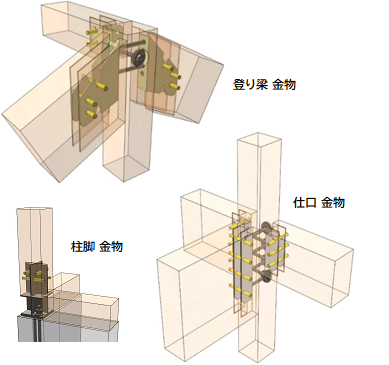

登り梁 金物/柱脚 金物/仕口 金物

機能概要
各階伏図入力
間崩れ/部分モジュール
アンドゥ・リドゥ
3階建対応、スキップフロア
登り梁/斜め梁
構造(木組)チェック
加工自動生成
伏図レイアウト、まとめ印刷など

印刷帳票
各階伏図(デフォルメ/実寸表示)
単品加工図(墨付図)
仕様書
明細書
積算書/見積書
木拾表
実行予算書
金物明細書/金物積算書
軸組断面図
CGパース図
リアル加工パース図(半透明も可能)

プレセッタータイプM/SSマルチ/テナンビーム/デュラージョイント/HSS Xstar オプションシステム
  • 2×4小屋組オプション 在来軸組の小屋組を2×4設計、金物工法に最適
  • 2×4壁パネルオプション(開発中)
  • 許容応力度荷重計算システム 屋根荷重から構造材(断面)の許容応力度を計算
  • STR2F 構造の安定計算 ・・・ 別途「基礎CAD」&「基礎計算オプション」が必要
  • スペースドルフィン 許容応力度計算システム ・・・ 別途「XBASE意匠」&「基礎CAD」が必要
    • STRDESIGNインターフェイス  Xstar➡STRDESIGN データ変換
  • 積算結果CSV出力オプション
  • エクセル見積書作成システム
    • 加工カウント係数積算用パラメータ出力オプション(開発中)
  • 胴差金具オプションリアル加工パース対応)
    • クレテック、テックワンP3、P5、HS、HSS
    • プレセッター、プレセッターSU、プレセッタータイプM、SSマルチ
    • スクリュービーム、デュラージョイント、SS-LOCK、モッケン、ハウテック
  • 伏図DXF出力オプション
  • 込栓オプション
  • 楕円ほぞオプション
  • 基礎当欠オプション
  • 打合せシートオプション
  • 材ラベル印刷オプション
  • Revitインターフェイス(出力) BIMーCAD「Revit」へ出力連動
  • ASTIMインターフェイス(読込/出力) (株)アークデータ研究所「ASTIM」との双方向連動
  • hsbcadインターフェイス(出力) 3DーCAD「hsbcad」へCEDXM出力連動
  • アーキトレンドインターフェイス(読込/出力) CEDXM
  • ウォークインホームインターフェイス(読込/出力) CEDXM
  • ALTA(CST)インターフェイス(読込/出力) CEDXM
  • MPーCADインターフェイス(読込/出力) CEDXM
  • トーアCADインターフェイス(読込/出力) CEDXM

各種金物工法対応オプション 印の金物はリアル加工パース(実体パース図)に対応

  • クレテック
  • テックワンP2 P3 P5 3S
  • TCW
  • テックワンP3+ 非住宅向・金物工法 (株)タツミ
  • HS HSS
  • プレセッター プレセッターSU プレセッタータイプM
  • SSマルチ
  • テクノストラクチャー標準仕様/在来仕様
  • SE構法 (株)エヌ・シー・エヌ専用CAD
  • デュラージョイント/スクリュービーム
  • SS-LOCK
  • ツイステック
  • フロッキン金物構法
  • パクトビーム

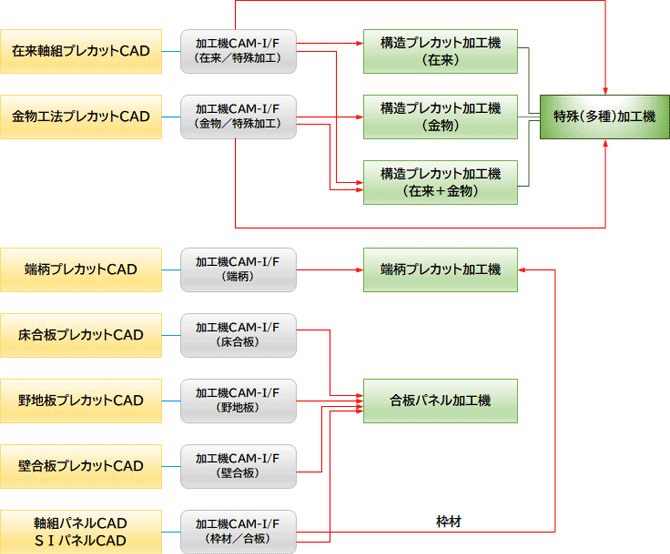

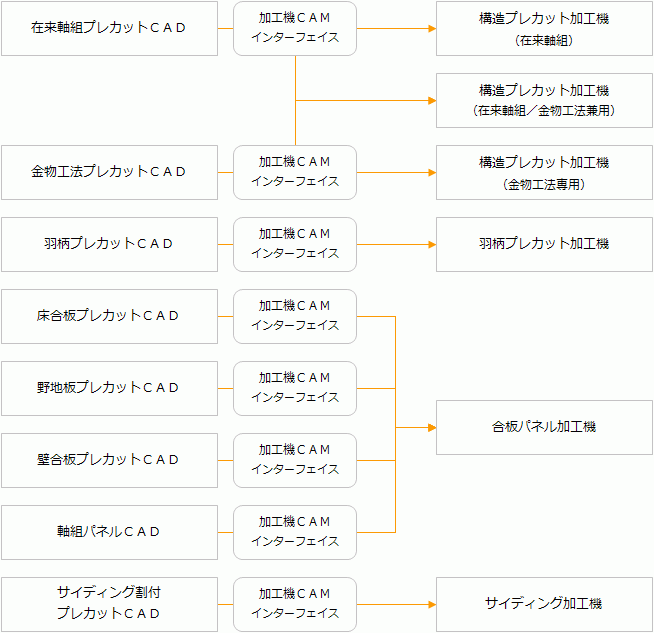

CAD/CAM構成図

対応機械メーカー
