XBASEは、サイディングプレカットCAD等、各種プレカットCADで必要とする意匠データを入力するためのフロントCADです。XBASEで入力された意匠データは、各種プレカットCADへ完全直結(連動)します。
![](imgs/net_img15.png)
■機能概要
間取(部屋)入力
屋根入力
開口入力(外部サッシ、内部建具)
柱入力
間崩れ/部分モジュール
アンドゥ・リドゥ
3階建対応
スキップフロア
■印刷帳票
平面図、立面図、矩計図
断面図、敷地図

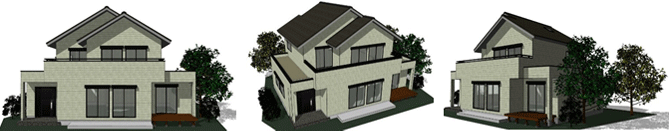

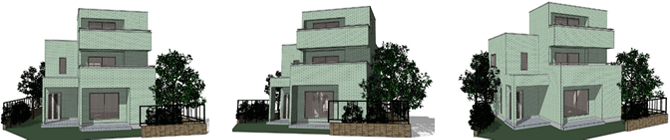

外観パース図
提案ボード
2Dマネージャ
確認申請書
DXF図面出力
- 2Dマネージャ オリジナル2D-CAD(プレゼン&ペーパーレスDXF)
![省エネ計算(外皮計算) 省エネ計算(外皮計算)](imgs/net_img26.png)
![](imgs/net_img17.png)

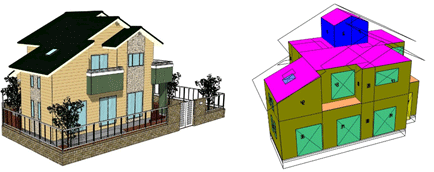

XBASEで入力された意匠データ(間取、開口、屋根等)から、外壁面積や床・壁・天井の内壁面積を自動計算し、平成28年省エネ基準に基づく外皮平均熱貫流率(UA値)、冷房期の平均日射熱取得率(ηAC値)を自動で計算します。
■外皮平均熱貫流率(UA値)
UA値は、住宅の内部から床、外壁、屋根(天井)や開口部などを通過して外部へ逃げる熱量を外皮全体で平均した値です。熱損失の合計を外皮面積で除した値で、値が小さいほど熱が逃げにくく、省エネルギー性能が高いことを示します。
■冷房期の平均日射熱取得率(ηAC値)
ηAC値は、窓から直接侵入する日射による熱と、窓以外から日射の影響で熱伝導により侵入する熱を評価した冷房期の指標です。単位日射強度当たりの日射により建物内部で取得する熱量を冷房期間で平均し外皮面積の合計で除した値です。値が小さいほど住宅内に入る日射による熱量が少なく冷房効果が高くなります。
![サイディング プレカットCAD SD-Meister(マイスター) サイディング プレカットCAD SD-Meister(マイスター)](imgs/net_img27.png)
![](imgs/net_img19.png)

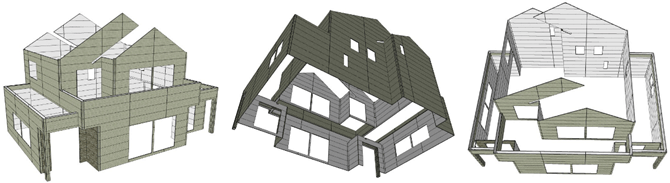

SD-Meisterの最大の特長は、プレカットCAD Xstar のCADデータ(構造材、羽柄材、部屋、開口、屋根等)を使ってサイディング割付&プレカットが行えることです。XstarとXBASEのデータは直結(連動)しており、プレカットCADデータをそのまま使えるのでXBASEの意匠入力そのものを省略できます。しかもプレカットCADデータは確定データなので、最も効率的なCAD/CAMプレカットが実現できます。構造材との取り合いもパース図で一目瞭然に確認できます。
SD-Meisterで作成されたサイディング加工データ(板取データ等)は、各メーカー製サイディングプレカット加工機にCAD/CAM連動できます。
CAD/CAM構成図
![](imgs/net_img20.png)
対応機械メーカー
![石膏ボード プレカットCAD PB-Meister(マイスター) 石膏ボード プレカットCAD PB-Meister(マイスター)](imgs/net_img28.png)
![](imgs/net_img22.png)
PB-Meisterの最大の特長は、プレカットCAD Xstar のCADデータ(構造材、羽柄材、部屋、開口、屋根等)を使って石膏ボードを割付(プレカット)できることです。XstarとXBASEのデータは直結(連動)しており、プレカットCADデータをそのまま使えるのでXBASEの意匠入力そのものを省略できます。しかもプレカットCADデータは確定データなので、最も効率的なCAD/CAMプレカットが実現できます。構造材との取り合いもパース図で一目瞭然に確認できます。
![鋼製天井プレカットCAD 鋼製天井プレカットCAD](imgs/net_img29.png)
- 鋼製天井プレカットCAD
- ▼積算結果CSV出力オプション
- ▼鋼製天井CAMインターフェイス
![](imgs/net_img24.png)
鋼製天井プレカットCADの最大の特長は、プレカットCAD Xstar のCADデータ(構造材、羽柄材、部屋、開口、屋根等)を使って鋼製天井を割付&プレカットが行えることです。XstarとXBASEのデータは直結(連動)しており、プレカットCADデータをそのまま使えるのでXBASEの意匠入力そのものを省略できます。しかもプレカットCADデータは確定データなので、最も効率的な割付&プレカットが実現できます。構造材との取り合いもパース図で一目瞭然に確認できます。
![基礎CAD 基礎CAD](imgs/net_img30.png)
- 基礎CAD
- ▼背景画像表示オプション 基礎伏図の画像を背景表示して基礎入力が行えます
- ユニット鉄筋CAD
- ▼積算結果CSV出力オプション
- ▼ラベル印刷オプション
- 鋼製型枠CAD
