非住宅木造プレカットCAD OPEN-NET XF15 XF15 カタログ 在来仕口継手対応 IFC読込システム NSC15構造計算 CLTCAD ログハウスCAD 特許取得 連携システム 動画MOVIE 在来/金物マスター無償▼ダウンロード マイスター研修プログラム

 ネットイーグルは、株式会社エヌ・シー・エヌと合弁で、非住宅木造の構造計算/構造設計に特化した「株式会社木構造デザイン」を2020年2月に設立しました。非住宅木造は構造計算がカギとなります。非住宅木造に関することなら何でもご相談ください。 今すぐココをクリック!株式会社木構造デザイン

機能概要
入力範囲 300×300モジュール、材本数制限なし
各階伏図入力、断面図入力(業界初)、3次元入力
間崩れ線(水平、垂直、斜め、円弧)、アンドゥ・リドゥ
水平梁、斜め梁、登り梁、水平ブレース、軸組トラス
A3301トラス、トラス梁
加工自動生成、接合金物マスタ登録
製作金物の取合自動調整&グループ化機能【特許出願済】
BTL連動、hsbcad(CEDXM)連動
BIM-CAD「Revit」連動など


印刷帳票
各階構造伏図(一般図)、軸組断面図(詳細図)
単品加工図(墨付図)、仕様書
構造材(木拾い)積算書、見積書、金物明細書、金物積算書
構造パラメータエクセルCSV出力
CGパース図(半透明も可能)、リアル加工パース図など

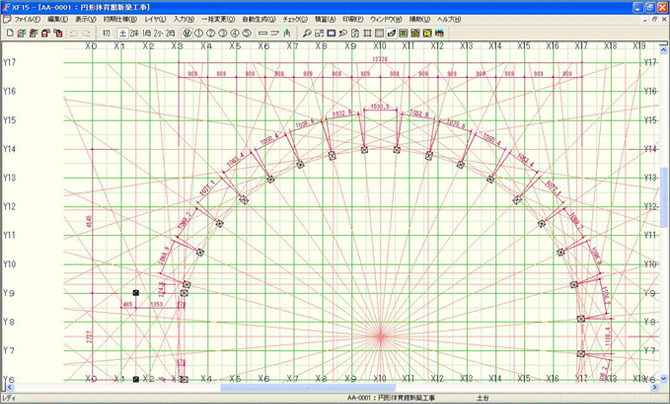

先進伏図入力 ★業界初★ 3つの座標系(直交/斜め/円弧)で入力できます

伏図入力 伏図入力

先進断面図入力 ★業界初★ 任意断面図(直交/斜め)で入力できます

断面図入力 断面図入力

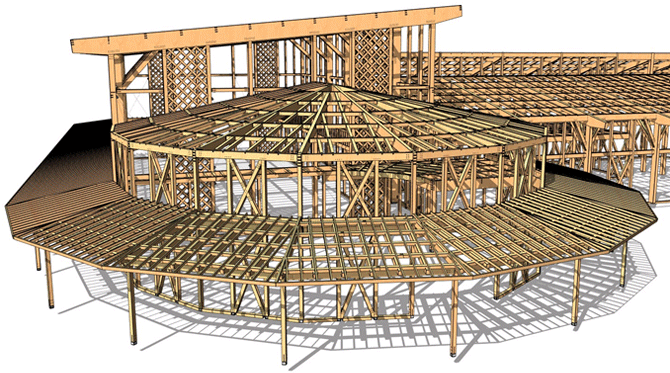

先進3次元入力 ★業界初★ 3次元パース図で入力できます

3次元入力

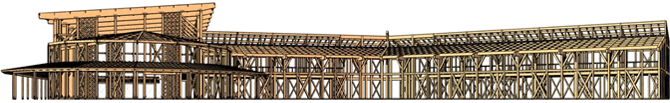

非住宅必須図面 ・・・ 軸組断面図(詳細図)

軸組断面図

木拾い積算接合金物積算・・・製作金物まで積算

木拾い積算

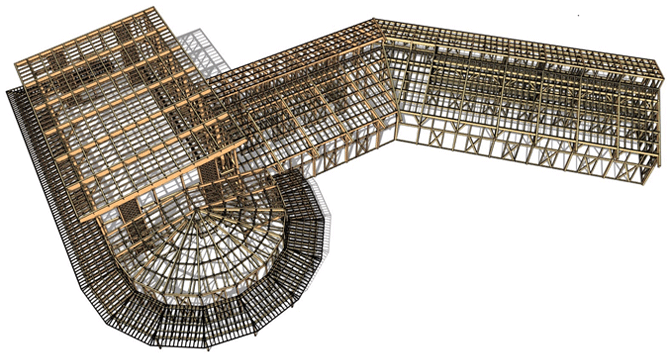

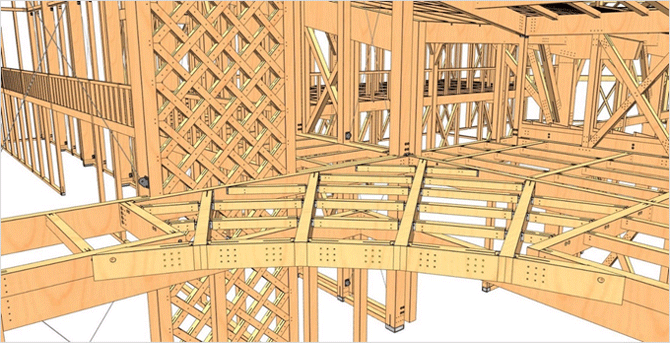

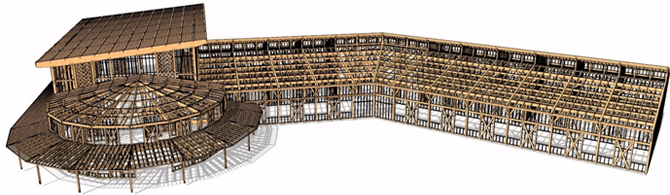

鮮明リアル加工パース 実体パースで現場を忠実に表現! 各部の納まりが簡単に確認できる!

CGパース CGパース CGパース CGパース CGパース

製作金物 在来仕口 自由自在!

特許を取得!
ネットイーグルは製作金物の自動設計プログラムで特許(特許第6931508号)を取得しました。

従来の金物工法CADでは、傾斜や斜めなど角度が付く部材どうしの接合部があった場合、その角度ごとに金物マスターを登録する必要がありました。
XF15では1つの金物マスター登録で、いろいろな角度の製作金物が自動設計できるようになっています。
この自動設計プログラムの開発により、非住宅木造特有のアクロバティックな設計にも対応できるようになりました。
当社はこの技術(発明)を2017年に特許出願し、4年の歳月を経て、この度「特許」を取得しました。

XF15 連携システム
  • NSC15構造計算システム Neteagle tructural alculation
  • 自社開発の構造計算エンジン(許容応力度計算・ルート1)を搭載
    建物規模(面積)制限の無い構造計算が可能
  • STRDESIGNインターフェイス(XF15版)
  • XF15の部材データを「STRDESIGN」へ変換するシステム
    STRDESIGN:富士通Japan 社製 木造住宅構造計算システム
  • IFCデータ読込システム Industry Foundation Classes
  • BIM-CAD連動に欠かせない「IFCデータ」を読み込んで、
    IFCデータをCGパースで確認しながらXF15データに変換できるシステム
  • 積算結果CSV出力オプション
  • DXF背景表示オプション
  • DXF図面を背景表示、DXFデータ(端点/交点)もヒット可能
    非住宅大型物件のトレース入力に威力を発揮
  • KES工法 シェルター専用CAD
  • サミットHR工法 SMB建材専用CAD
  • ホームコネクター工法 スクリムテックジャパン
  • Xstarインターフェイス(読込/出力)
  • ユニチーム(BTL)CAMインターフェイス ➡CADWORK
  •    〃   (BTL)座標出力オプション ➡CADWORK
  • STANインターフェイス(読込/出力)

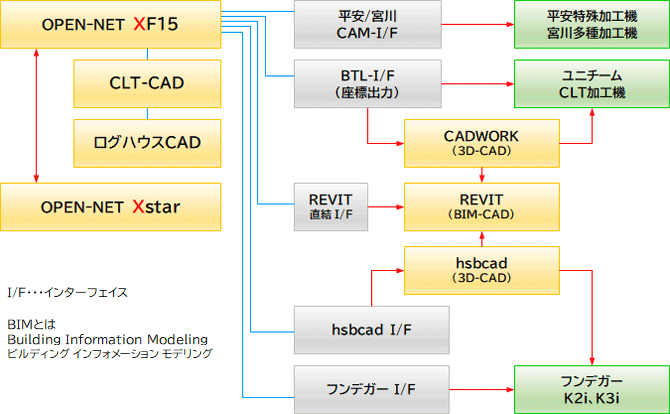

CAD/CAM構成図

CAD/CAM構成図

対応機械メーカー
